Ce document traitement du code généré par les mécanismes de la compilation et de l'édition des liens.
Vous remarquerez que j'ai choisi dans la plupart des cas des noms proches de (ou identiques à) ceux connus dans les architectures x86 (Intel, AMD). Ce n'est pas un choix dû à un biais positif envers l'une ou l'autre de ces entreprises mais bien un choix fait par souci de simplicité dans le texte.
Un module objet est composé de code machine auquel il manque un « dernier effort » pour être exécuté (l'édition des liens, que nous avons abordé brièvement dans le document précédent de cette série et sur laquelle nous reviendrons très bientôt).
L'exécutable, fruit de la compilation et de l'édition des liens, est aussi composé de code machine mais est prêt à être utilisé. Les sous-programmes invoqués sont connectés à leurs points d'invocation et le tout est opérationnel (dans la mesure où le programme a été bien écrit de prime abord).
En toute honnêteté, on programme de moins en moins directement en langage d'assemblage, sauf dans quelques cas bien précis où la tâche est relativement simple et où on est sous de fortes contraintes de performance.
Toutefois, il serait bien mal venu pour un(e) informaticien(ne) de ne pas connaître (et comprendre) les concepts derrière ces langages.
| Langage machine | Langage d'assemblage |
|---|---|
|
Le langage machine (ou code machine) est le seul langage que le processeur d'un ordinateur donné comprenne réellement. On parle de code machine lorsqu'on veut discuter des instructions propres au processeur, et représentées de façon numérique. Chaque instruction que le processeur pourra comprendre se représente par un nombre. Toutes les instructions d'un langage machine donné prennent un nombre fixe de paramètres, entre 0 et 2 (ou 3, selon les processeurs) inclusivement. |
Le code machine étant une série de nombres (instruction, [[paramètre0], paramètre1], etc.), sa lecture et sa programmation par des humains sont très fastidieuses. C'est pourquoi un utilise un équivalent "lisible" nommé langage d'assemblage. On transforme un programme écrit en langage d'assemblage en du code objet avec un outil nommé assembleur. À chaque mnémonique (instruction au nom simple) du langage d'assemblage pour un processeur donné, combinée à ses paramètres, correspond une instruction machine. De même, les paramètres des instructions en langage d'assemblage rejoignent ceux de leurs équivalents en langage machine. |
Certains des termes introduits ici seront explicités plus loin; patience!
Lorsqu'on exécute un programme, il faut évidemment que celui-ci ait été traduit en code machine exécutable pour la plateforme sur laquelle il sera exécuté. Mais une fois cette traduction faite, qu'est-ce qui fait qu'en bout de ligne, un programme s'exécutera?
Pour qu'un programme s'exécute, il faut d'abord qu'il soit chargé en mémoire. C'est du détail presque évident, mais important à comprendre à fond pour qui souhaite regarder de plus près la mécanique de l'exécution des programmes.
Un programme est une entité statique et inerte, même une fois transformé en entité exécutable. On nomme processus un programme s'exécutant en mémoire, muni de ses données[1].
Il est très rare qu'on ait à descendre jusqu'au niveau du chargement en méoire d'un programme dans une carrière d'informaticien(ne), hormis pour celles et ceux qui sont impliqués au niveau système ou structurel (ex.: les gens donnant de leur temps à l'entretien de Linux).
Évidemment, charger un programme en mémoire est une chose, mais choisir où le programme sera placé dans ce large espace qu'on nomme mémoire vive est une tâche en soi. En effet, un programme a une certaine taille, et la mémoire vive peut être vue comme un espace de rangement où une bonne partie de l'espace disponible est déjà occupé.
Un programme spécial (parfois un petit ensemble de programmes spéciaux) nommé chargeur (Loader) sert à prendre un programme et ses données et à les installer en mémoire de telle sorte que le programme ait la place requise pour s'exécuter, et soit prêt pour l'exécution.
Qu'est-ce qui définit l'espace requis par un programme prêt à s'exécuter? On pourrait offrir une réponse simplifiée mais adéquate en mentionnant les éléments de réponse suivants[2] :
On peut donc subdiviser l'espace occupé par un programme une fois celui-ci chargé en mémoire de la façon suivante :
Chacun de ces segments est, pour le programme lui-même, à un endroit précis: une adresse qui lui est propre.
Il est possible, pour ne pas dire probable, que le programme ait une vision incomplète et inexacte de sa réelle position en mémoire. Pour un ensemble de raisons, allant de la souplesse à la sécurité, le système d'exploitation et le matériel proposeront fréquemment aux programmes une vision des adresses mémoire qui sera vraie à un déplacement près, ce qui fera en sorte que tout accès en mémoire fait par le programme à l'adresse X sera en réalité un accès fait à l'adresse X+off où off sera la position réelle du programme en mémoire.
Les programmes n'ont pas, en général, à s'en préoccuper ce des détails.
Une fois le programme chargé en mémoire, un registre spécial nommé le pointeur d'instruction (IP; nous y reviendrons) reçoit l'adresse de la première instruction à effectuer, puis le processeur entre en scène.
Effectuer l'instruction indiquée par IP
IP ← adresse de la prochaine instructionLe travail accompli par le processeur devient, en gros, celui proposé dans l'exemple à droite (du pseudo assembleur, si on veut).
Pour poursuivre notre analyse, il faudra donc s'interroger sur ce qu'est une instruction pour le processeur, donc sur ce qu'est une instruction en langage machine); ce qu'est en fait IP (il s'agit d'un registre, pour être honnête, alors nous allons regarder ce que sont les registres); mais nous allons d'abord poser un regard sur ce qu'est une adresse en mémoire.
Notez que ce qui n'est pas un cours de langage d'assemblage mais bien une introduction simple et brève aux idées de base qui l'accompagnent. Vous ne développerez pas d'expertise en la matière en lisant les quelques sections ci-dessous. Si le sujet vous intéresse, alors ce qu'il vous faut vraiment est un projet stimulant, de bons livres, un esprit ouvert (un peu pervers) et beaucoup, beaucoup de pratique.

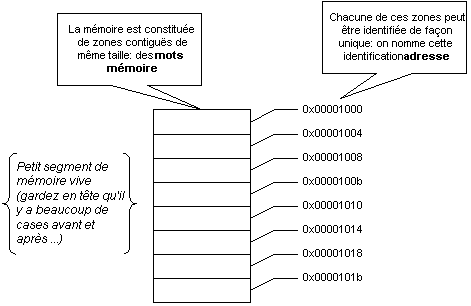

À quoi ressemble la mémoire vive? Sur le plan matériel, c'est une petite composante électronique qui ressemble à une barre de chocolat CaramilkMD, mais cela est de bien peu d'utilité lorsqu'on discute de la mécanique d'exécution d'un programme.
Il ne faut pas confondre mot mémoire et mot dans une langue naturelle. L'idée de mot dans le vocable mot mémoire est celle d'une unité (quasi) atomique et efficace pour les accès aux données, sans plus.
La mémoire vive en tant que telle est (mis à part quelques petites zones bien précises) un espace tout usage. C'est le compilateur qui décide, à partir d'un programme donné, de définir des zones dédiées à certaines tâches, et c'est le chargeur qui positionne ces zones à des endroits précis en mémoire.
Il est habituellement possible sur une plateforme donnée (et de manière non portable) de placer certaines données dans certaines zones spécifiques de la mémoire puis de contrôler le comportement de ces zonees (par exemple dans le but de partager des données entre plusieurs processus).
Le concept d'adresse est fort important. On trouve des outils pour manipuler des adresses dans la plupart des langages de programmation, y compris C++.
Chaque objet, chaque variable, chaque instruction en mémoire étant quelque part, on peut donc dire de toute chose en mémoire qu'elle a une adresse. L'adresse d'un objet identifie de façon unique sa localité, l'endroit où il se trouve.
En pratique, il est utile de noter immédiatement que la taille d'une adresse correspond à celle du mot mémoire[3] (32 bits pour la plupart des ordinateurs personnels), et qu'au niveau du code machine, les adresses apparaissent comme de simples entiers non signés sur 32 bits.
Dans le schéma plus haut, remarquez que les adresses présentées sont toutes des multiples de 4 (au sens de 4 octets <==> 32 bits).
Pourtant, il est parfois pratique de programmer en utilisant des objets de plus petite taille (des entiers sur 16 bits, par exemple, ou même sur huit bits), ou de plus grande taille (des enregistrements, des classes, des nombres à virgule flottante à double précision...). Comment ces deux réalités peuvent-elles être conciliées?
Voici le secret: le processeur possède des registres, chacun étant prêt à opérer sur un mot mémoire. Par contre, le langage machine offrant des instructions bit à bit, il lui est possible de contourner les restrictions propres à la taille du mot mémoire par les manipulations appropriées[4].
Aussi, certains langages machine (celui des processeurs Intel inclus) offrent des instructions capables de manipuler des objets de taille différente que celle du mot mémoire, de façon à accélérer le traitement de ces entités sans forcer le compilateur à générer des suites d'instructions plus complexes dans le but de réaliser des manipulations astucieuses.
En tant que tel, chaque octet en mémoire peut être adressé individuellement; par contre, les opérations les plus rapides en mémoire ont tendance à être celles effectuées sur des objets dont la position en mémoire est un multiple[5] de la taille du mot mémoire.
les instructions suivantes sont offertes dans le but de vous donner un aperçu du type d'instructions à la disposition du processeur, et donc générées par le compilateur avec votre code source. Remarquez que le ; joue, dans le langage d'assemblage des processeurs Intel qui nous servirons d'illustration, le rôle du marqueur de commentaires sur une seule ligne // en C++.
C'est avec un langage (vous le verrez) fort restreint que le compilateur passe de vos concepts évolués en C++ à un code objet qui, une fois résolu, deviendra exécutable.
Ces instructions, offertes en exemple, forment un sous-ensemble de l'ensemble constituant le code machine d'un processeur Intel. Présenter ici l'ensemble des instructions de l'assembleur Intel serait lourd et inutile. Le langage d'assemblage varie selon les processeurs, mais les principes sont généralement les mêmes de l'un à l'autre.
| Instruction | Opération effectuée |
|---|---|
|
La mnémonique a le sens de Move. Dépose le contenu de src dans dest. Le résultat se trouve dans dest. |
|
La mnémonique a le sens de Compare. Compare les valeurs de dest et de src. Si le résultat est zéro, les deux objets ont la même valeur. |
|
Saute à l'étiquette[6] label si le résultat de la dernière comparaison effectuée était zéro. Il y a une pléthore de sauts (Jumps) du même acabit, et la mnémonique de chacun commence par un J. L'instruction JMP label est un saut inconditionnel vers l'étiquette label, alors que tous les autres sauts sont en fait des branchements conditionnels en fonction du résultat de l'opération de calcul la plus récente. |
|
Fait un ou exclusif entre dest et src. Le résultat se trouve dans dest. On a aussi AND, OR et NOT (ce dernier prenant un seul paramètre). |
|
Glisse vers la gauche (Shift Left) les bits de dest de n positions. Le résultat se trouve dans dest. Il existe aussi SHR (Shift Right) pour un glissement vers la droite. |
|
Additionne dest et src, et dépose le résultat dans dest. On trouve aussi SUB (pour une soustraction), MUL, IMUL, DIV et IDIV (pour les multiplications et les divisions à virgule flottante ou entières), INC et DEC (incrémenter et décrémenter), etc. |
|
Ces opérations (sans opérandes) servent à charger un contenu mémoire précis dans un registre[7], et inversement. On verra aussi à l'occasion des instructions MOV utilisant des particularités d'adressage de l'assembleur à la place de ces deux instructions. |
Les exemples de code ci-après sont abusifs du côté des constantes littérales. En effet, en assembleur 32 bits, la valeur 0Ah (par exemple) signifie 10 sur le mode décimal, mais encodé sur 32 bits. Nous tricherons par souci de simplicité.
Il existe de petits espaces très importants dans le processeur qui servent à entreposer des valeurs utilisées pour fins de traitement efficace (des espèces de variables matérielles si on veut). On nomme ces espaces registres, et c'est sur des registres que travaille le mieux le processeur.
L'une des tâches les plus importantes du compilateur est de générer du code objet qui optimisera l'utilisation des registres sur le processeur en fonction duquel le code objet est généré. Il s'agit d'un problème très difficile (en fait, d'un problème NP-Complet) ce qui explique que l'objectif des compilateurs en ce sens soit l'excellence plutôt que l'optimalité (souvent inatteignable en pratique dans l'état courant de l'art).
En pratique, pour généraliser, on peut voir le traitement de code assembleur sous la forme de la séquence suivante :
C'est un peu simplet comme descriptif, mais l'idée est là. Les registres les plus sollicités par les compilateurs sont les registres dits tout usage, mais nous faisons ici un petit écart de conduite pour vous donner au moins un début de description pour ce qui est des autres...
Vous verrez à plusieurs reprises plus bas les mentions partie haute et partie basse d'un registre. Voici l'idée générale derrière ces dénominations, qui repose en forte partie sur des causes historiques:
Étrangement, le mot WORD est aussi entré dans le jargon en association avec ces dénominations 16 bits, ce qui fait qu'un WORD dans bien des compilateurs aujourd'hui (où la majorité des processeurs ont des registres 32 bits) ne correspond plus à un mot mémoire.
Pour ajouter à la bizarrerie, bien que la taille du mot mémoire soit maintenant 32 bits sur la plupart des ordinateurs, le mot le plus fréquemment rencontré pour indiquer ce type de données est DWORD, pour Double Mot...
Il y a un nombre bien précis de registres dans votre processeur. Certains sont disponibles pour vos propres calculs, et d'autres ont un rôle bien précis à jouer (il existe des processeurs où un registre spécial contient toujours zéro pour simplifier les opérations impliquant cette valeur, qui tendent à être les plus fréquemment rencontrées de toutes dans un programme).
Le code objet généré par les compilateurs cherche à tirer profit d'une sage utilisation de ces outils précieux, mais attention: ce n'est pas une mince tâche!
; addition de 10 à la variable X, passant par AX
MOV AX,[X]
ADD AX,0Ah ; 0Ah en assembleur <==> 0x0a en C++
MOV [X],AXL'accumulateur sur processeur Intel se nomme AX (16 bits), EAX (32 bits), AH ou AL (8 bits chacun, correspondant respectivement aux parties haute et basse de AX). Ce registre sert à la plupart des opérations arithmétiques courantes. Si vous examinez le code généré par un compilateur sur processeur x86, c'est sans doute le nom de ce registre qui apparaîtra le plus souvent de tous.
Le registre surtout utilisé pour fins d'adressage indicé se nomme BX (16 bits), EBX (32 bits), BH ou BL (8 bits chacun, correspondant respectivement aux parties haute et basse de BX).
; initialisation de AX à 0 et de CX à 30...
MOV AX,0
MOV CX,30 ; CX servira de compteur de boucle...
BOUCLE: ADD AX,10 ; BOUCLE est une étiquette
; décrémente CX,et revient à BOUCLE si CX diffère de zéro
LOOP BOUCLE
; suite du programme... AX vaut maintenant 300Le registre surtout utilisé pour fins de compteur dans des boucles se nomme CX (16 bits), ECX (32 bits), CH ou CL (8 bits chacun, correspondant respectivement aux parties haute et basse de CX).
Le registre surtout utilisé pour fins de support aux multiplications et aux divisions pour un diviseur ou un multiplicateur de plus de huit bits, si les entiers en jeu sont non signés, se nomme DX (16 bits), EDX (32 bits), DH ou DL (8 bits chacun, correspondant respectivement aux parties haute et basse de DX).
Hormis cet usage un peu spécifique, DX peut servir à fins générales (et y est fort utile).
Tel que mentionné plus haut, il existe un certain nombre de segments qui, pris ensembles, contiennent le code et les données du programme lorsque chargé en mémoire constituent un support essentiel à la gestion de sa dynamique. À chacun de ces segments correspond un registre qui, pour le processus en exécution, donne l'adresse à laquelle débute l'espace qui lui a été accordé (donc balise l'espace accordé au segment).
Ces registres sont :
Un registre (qui apparaît comme plusieurs registres au niveau du langage d'assemblage, mais est en réalité un espace subdivisé en plusieurs bits) a pour utilité de signaler les événements pertinents propres aux calculs récents. Il est essentiel au bon fonctionnement de l'arithmétique accomplie par le processeur.
Parmi les indicateurs disponibles, on note :
Un certain nombre de registres dits d'indice sont aussi disponibles (et incontournables). Leur utilité deviendra plus claire bientôt. En attendant, en voici une liste descriptive un peu sommaire (mais c'est de bon coeur).
Le registre SP (ou ESP sur 32 bits) sert à noter, avec SS (le segment de pile) la position en mémoire de la pile d'exécution du programme. Cet instrument fera l'objet (bientôt) d'un examen approfondi.
Le registre BP (ou EBP sur 32 bits) indique une base pour fins d'adressage indicé. On utilise habituellement ce registre avec un déplacement (Offset) pour exprimer des adresses en mémoire, surtout par rapport au début du segment de données (DS).
Par exemple, pour adresser les variables locales d'une fonction, on peut placer BP là où commence la première d'entre elles, et calculer le déplacement en fonction de la taille des données entre cette base et l'adresse de la variable à adresser.
Les registres DI et SI (EDI et ESI sur 32 bits) servent principalement à manipuler des chaînes de caractères, et aident à faire des opérations efficaces sur des suites contiguës en mémoire de données de même nature (donc sur des tableaux).
Enfin, tel que promis, il y a le pointeur d'instruction (IP), qui indique à tout moment l'adresse en mémoire de la prochaine instruction à effectuer. Sa valeur est mise à jour à chaque fois que le processeur passe à une nouvelle instruction.
L'adressage au niveau du langage d'assemblage est une considération importante. J'ai choisi de vous offrir quelques exemples simples pour vous donner un aperçu de ce qu'impliquent ces considérations et pour vous aider à saisir le rôle de l'adressage dans le code assembleur.
Soyez prudent(e)s: la présente est incomplète. Ceci n'est pas un document explicatif détaillé sur l'adressage en langage d'assemblage. L'objectif avoué de cette section est de vous aider à lire du code assembleur, en particulier celui généré par votre compilateur pour vos programmes.
On peut déposer le contenu d'un registre dans un autre sans problème, dans la mesure ou les deux registres ont la même taille: on peut par exemple faire ceci:
MOV EBX,ECX ; EBX ← ECX, deux registres 32 bits...mais on ne pourrait pas faire :
MOV BX,CL ; CL est un registre 8 bits, et BX un registre 16 bitsSupposons qu'on veuille déposer le contenu de l'octet se trouvant à l'étiquette XYZ dans le registre AL (un registre huit bits). Cela s'avère possible par ce qu'on appelle l'adressage direct, et la syntaxe à employer sera :
.DATA ; segment de données
XYZ "ALLO TOI!" ; les caractères A L L O ... sont à l'adresse XYZ
.CODE ; segment de code
MOV AL,[XYZ] ; le caractère 'A' est déposé dans AL
ADD AL,3 ; AL contient le code ASCII du caractère 'D'
MOV [XYZ],AL ; XYZ devient "DLLO TOI"Supposons qu'on veuille déposer une valeur brute dans un registre. Cela s'avère possible par ce qu'on appelle l'adressage immédiat, et la syntaxe sera :
MOV BX,12 ; BX ← 12 (8 bits). Ok: BX est 16 bits
MOV BX,6000 ; BX ← 6000 (16 bits). Ok: BX est 16 bits
MOV BL,6000 ; BL ← 6000 (16 bits). Incorrect: BL est 8 bits[1] Nous y reviendrons sous peu, mais gardons en tête qu'un programme est composé de code – d'instructions – et de données, mais que ce sont là deux choses distinctes.
[2] Par abus de langage, on pourrait aussi ajouter ce qu'on nomme le tas (en anglais : Heap). Pour l'instant, nous mentionnerons simplement son existence.
[3] ...ce qui est presque toujours équivalent à la taille du type int en C et en C++. Il est préférable de ne pas compter là-dessus, mais puisqu'on prend parfois cette adéquation pour acquis en entreprise, il est préférable que vous en soyez a priori informés. La raison pour cette présomption répandue est que le type int est philosophiquement destiné à être celui sur lequel les opérations seront les plus rapides sur un processeur donné, ce qui coïncide presque toujours avec les opérations sur des entiers de la taille du mot mémoire.
[4] À ce stade-ci, vous devriez être à l'aise avec des considérations comme extraire un octet d'un entier codé sur 32 bits, ou connaître la valeur de la partie haute d'un entier d'une certaine taille.
[5] on dira alors que l'objet est aligné sur un multiple de la taille du mot mémoire (p. ex. : aligné sur 4 octets).
[6] Une étiquette (ou Label) est une ligne de code assembleur portant un nom. On se sert d'étiquettes pour permettre les sauts et les branchements dans le code, par exemple dans le but de générer des boucles, sans avoir à connaître d'avance l'endroit réel où se situera le programme en mémoire (ce qui est souvent a priori impossible).
[7] Les registres seront présentés sous peu. Patience!
[8] ... que nous ne couvrirons pas pour le moment, mais n'ayez crainte: ça s'en vient!
